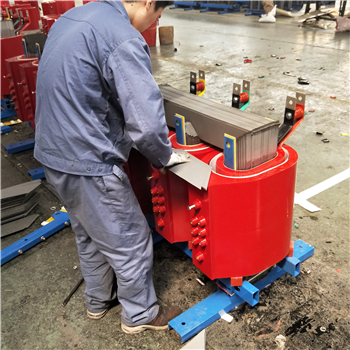

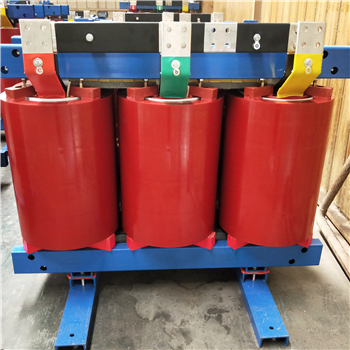

我公司生產的4000KVA干式變壓器為低噪聲低損耗型樹脂繞注線圈干式變壓器。依托先進的設計，采用優質的材料，嚴格的工藝和高標準的檢測手段，使產品具有如下特點：

　　1、高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維網格布包繞，真空狀態下用加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。

　　2、 阻燃，防爆，不污染環境。

　　3、線圈內外包繞的玻璃纖維網格布能有效防止線圈開裂。

　　4、線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在較高濕度和其他惡劣環境中運行，間斷運行無須去潮處理。

　　5、機械強度好，抗短路，雷電沖擊水平高。

　　6、 線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AF)。對于任何防護等級的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。

　　7、損耗低，節電效果好，運行經濟，可免維護。

　　使用環境條件

　　1、海拔高度不超過2000米。

　　2、運行環境溫度-25℃～+45℃，相對濕度不超過90%。

　　3、周圍無有害氣體，無易燃易爆物品。

　　4、周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

　　4000KVA干式變壓器的結構特點：

　　由于4000KVA干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。

　　1.安全，防火，無污染，可直接運行于負荷中心;

　　2.采用先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　4.散熱性能好，過負載能力強，強迫空冷時可提高容量運行;

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行;

　　6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　產品特點

　　4000KVA干式變壓器是我公司引進國外先進技術，自主開發了SC9 、SCB9系列以及SC1O 、SCB1O 系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆，免維護，無污染，體積小，可直接安裝在負荷中心。同時科學合理的設計和澆注工藝，使產品局部放電量更小，噪聲低，散熱能力強，在強迫風冷條件下可以在140 %額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，超溫跳閘以及黑閘子功能，并通過RS485 串行接口與計算機相連，可以集中監視和控制。

　　由于4000KVA干式變壓器具有以上特點，因此廣泛應用于輸變電系統，如賓館飯店，機場，高層建筑，商業中心，住宅小區等重要場所，以及地鐵，冶煉電廠，輪船，海洋鉆井平臺等環境惡劣場所。

　　鐵心

　　鐵心選用進口優質冷軋硅鋼片，鐵心選用進口優質冷軋硅鋼片，全斜接終結構，心柱采用F級無緯粘帶綁扎，鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲，夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。

　　高壓繞組

　　高壓繞組高壓繞組用帶填料環妞樹脂真空澆注，極大地減小了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈開裂。

　　低壓繞組

　　低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，繞組層間采用TD 陽環氧樹脂預浸布，整體固化成形。

　　制造工藝

　　線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構變壓器容量較大時有通風道繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作，所有過程都需有嚴格的監視，并視情況進行調整口澆注的精密制造過程使線圈無氣泡、空穴，使制成的變壓

　　器達到優質運行效果。

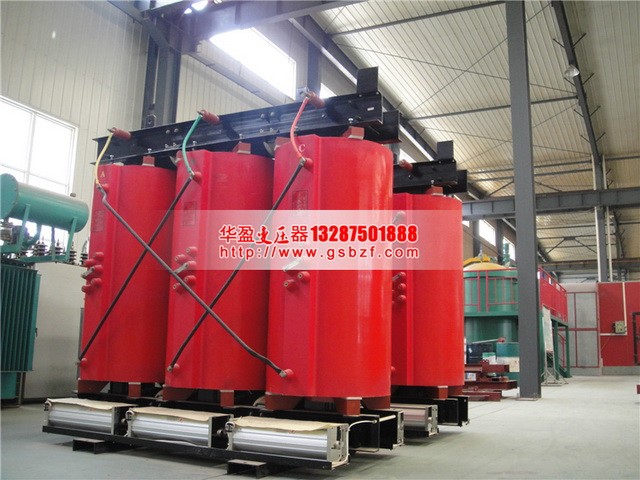

　　溫控系統和風冷系統

　　采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　結構特征：

　　4000KVA干式變壓器 SCB10-4000KVA干式變壓器是一種新型高節能產品。與傳統變壓器相比具有以下特點：

　　· 安全、難燃、防火、無污染、可直接安裝在符合中心，免維護、安裝簡便、綜合運行成本低。

　　· 防潮性能好，可在100%濕度下正常運行，停運后不經預干燥可投入運行。

　　· 損耗低，局部放電量低、噪音小、散熱能力強、強迫風冷條件下可以150%額定負載運行。

　　· 配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　· 可靠性高，據對已經投入運行的產品運行研究，產品的可靠性指標達到國際先進水平。

　　4000KVA干式變壓器的結構特點：

　　由于4000KVA干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。

　　1.安全，防火，無污染，可直接運行于負荷中心;

　　2.采用先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　4.散熱性能好，過負載能力強，強迫空冷時可提高容量運行;

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行;

　　6.4000KVA干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　4000KVA干式變壓器技術要求：

　　1.標準：GB6450-1986、GB1094-1996、GB/T10228-1997、符合DIN42523、IEC726

　　2.容量范圍：30-3150kVA

　　3.電壓等級：10kV、35kV

　　4.調壓方式：無勵磁調壓或有載調壓

　　5.分接范圍：±5%、±2×2.5%、±4×2.5%

　　6.頻率：50Hz或60Hz

　　7.相數：三相或單相

　　8.海拔小于1000m，環境溫度低于40℃。超過上述使用條件時，應按照標準做相應的定額調整

　　9.高溫升：100K

　　10.冷卻方式：200kva以下采用自冷(AN)，250kva以上采用風冷(AF),也可按用戶要求安裝風機

　　11.防護等級：IP00、IP20、IP40

　　12絕緣等級：F級 13.絕緣水平： (1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV (2)20kV級產品工頻耐壓50kV，雷電沖擊電壓125kV (3)35kV級產品工頻耐壓70kV，雷電沖擊電壓
